расширенные настройки штрих-кода

расширенные настройки штрих-кода

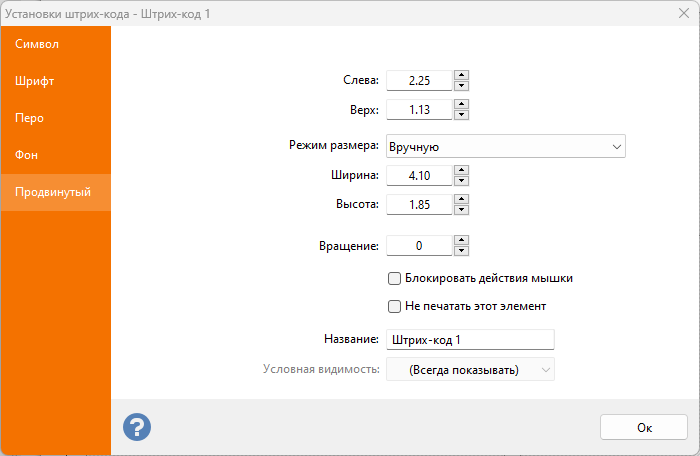

Вкладка «Дополнительно» элемента штрих-кода содержит элементы управления, позволяющие вводить координаты, размер, поворот и имя. См. координаты элемента для получения дополнительной информации. Он отличается от других элементов тем, что содержит поле со списком Режим размера, позволяющее определить автоматический размер элементов штрих-кода, подключенных к данным.

Если для параметра «Размер» установлено значение «Вручную», размер элемента штрих-кода можно свободно изменять с помощью мыши или путем изменения вручную значений в текстовых полях «Ширина» и «Высота».

Примечание:
Показанные здесь размеры будут указаны в дюймах или сантиметрах в соответствии с настройкой «Единица измерения», заданной на вкладке «Общие» диалогового окна «Параметры».
Дюймовые дроби можно вводить через всплывающее меню, как описано в разделе «Управление дюймами».

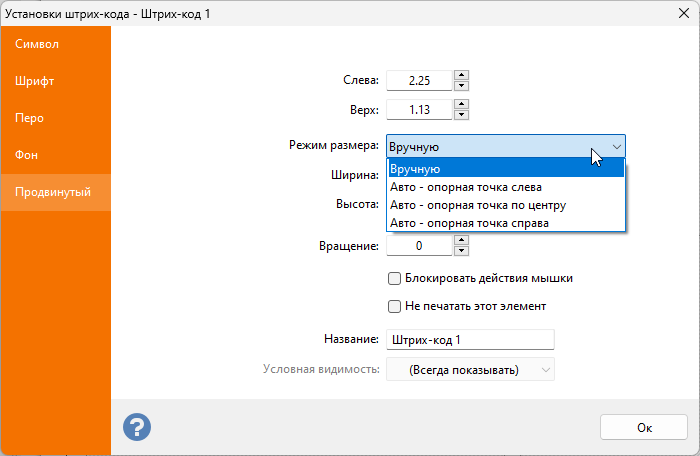

Если для параметра «Размер» установлено одно из трех возможных значений привязки («Привязка слева», «Привязка по центру» и «Привязка справа»), размер элемента штрих-кода будет автоматически рассчитан с использованием спецификации штрих-кода для выбранной символики. Таким образом, вы можете быть уверены, что сгенерированный символ сохранит свою удобочитаемость.

В этом случае любое ручное изменение размера отключено: текстовые поля Ширина и Высота отключены, и вы сможете использовать мышь только для изменения положения элемента, но не для изменения его размера.

Эта функция предназначена для двух целей:

  1. Символ кодирует статические данные, и вы хотите убедиться, что его размер настроен правильно, чтобы обеспечить правильную читабельность.
  2. Символ подключен к источнику данных, который содержит данные переменной длины, и вы хотите, чтобы размер символа уменьшался или расширялся в соответствии с закодированными данными, чтобы сохранить удобочитаемость.

В этом последнем сценарии размер штрих-кода меняется в каждом месте, выбор точки привязки будет определять, какая сторона элемента будет оставаться закрепленной, а какая будет меняться:

  • Привязка слева: левая сторона элемента фиксируется, а правая сторона изменяется в соответствии с содержимым.
  • Центр привязки: левая и правая сторона изменены, чтобы сохранить горизонтальную центральную точку элемента.
  • Привязка справа: правая сторона элемента фиксируется, а левая сторона изменяется в соответствии с содержимым.

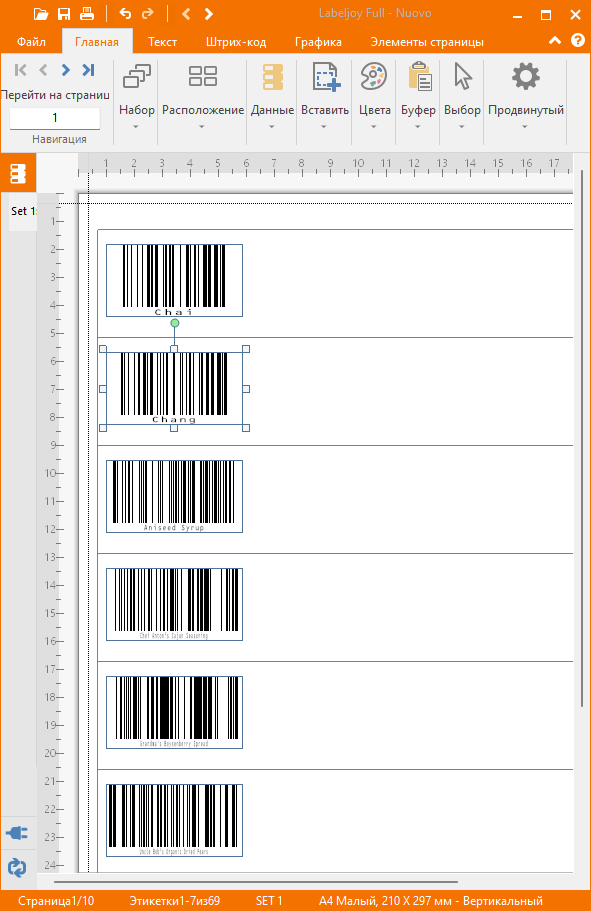

Вот пример элемента штрих-кода (Код 128) с режимом автоматического размера (Якорь слева) и подключенного к источнику данных, содержащему адресные данные: Несмотря на то, что это один и тот же элемент штрих-кода, его размер варьируется в зависимости от данных, которые он должен кодировать.
