графика

графика

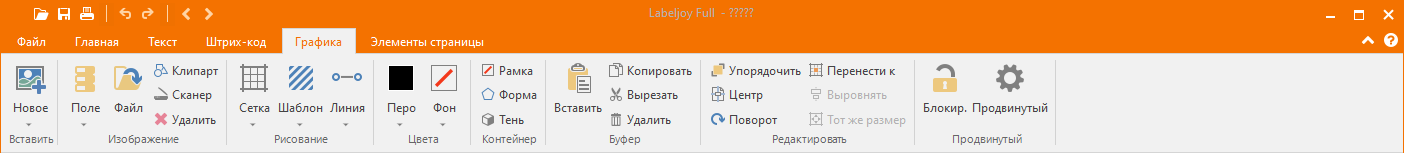

Вкладка «Графика» используется для редактирования графических элементов.

В группе «Вставка» отображается только кнопка «Создать», которая используется для входа в режим добавления графики. При нажатии на нее отображается список предопределенных часто используемых элементов.
В зависимости от настроек, установленных в Опции/Дополнительно, при нажатии этой кнопки вам либо потребуется нарисовать прямоугольник мышью в том месте, где вы хотите, чтобы появился новый элемент, либо автоматически появится новый графический элемент.

В группе «Изображение» вы можете определить исходное изображение:

  • Поле — эта кнопка показывает всплывающее меню со списком всех полей доступных в источнике данных, если они есть. Labeljoy поддерживает привязку графического элемента к бинарным полям, содержащим необработанную информацию об изображении.
  • Файл — нажмите эту кнопку, чтобы связать статическое изображение с этим графическим элементом.
  • Клипарт — отображает окно Клипарт, позволяющее выбрать клипарт из встроенной библиотеки Labeljoy. Дополнительную информацию см. в разделе Использование клипартов.
  • Сканер — позволяет загружать статическое изображение непосредственно со сканера, подключенного к ПК.
  • Удалить — удаляет текущее выбранное статическое изображение или поле.

Дополнительные сведения см. в разделе Работа с изображениями.

Группа «Рисование» содержит следующие кнопки:

  • Сетка — позволяет быстро задать сетку, включая размер и стиль линий, а также межстрочный интервал.
  • Узор — выберите узор из внутренней библиотеки, который будет применен к фону.
  • Линия — позволяет рисовать линию с определенным началом и концами.
  • Перо — общий цвет графического элемента, используемый для рисования сеток, узоров и линий.

Группа «Контейнер содержит» следующие элементы, общие для всех остальных типов элементов:

  • Фон — определите стиль и цвет фона для элемента.
  • Рамка — определите рамку вокруг элемента, включая размер линии, стиль и цвет.
  • Форма — определите форму элемента, выбрав прямоугольник, овал или многоугольник.
  • Тень - Определите тень для элемента или его части, т.е. только для текста, а не для рамки.

Группа «Буфер обмена», общая для всех типов элементов, содержит команды для вырезания, копирования, вставки и удаления выделенных элементов.

Группа «Редактировать» также является общей для всех типов элементов и содержит полезную команду редактирования, которая позволяет изменить размещение выбранных элементов.
Дополнительную информацию см. в разделе Автоматическое позиционирование элементов.

Последняя группа «Дополнительно» также является общей для всех типов элементов и содержит 2 кнопки:

  • Блокировка — временная блокировка элемента, чтобы мышь не могла на него повлиять.
  • Дополнительно — для отображения окна настроек выбранного элемента, позволяющего выполнить точную настройку параметров элемента.
