Impostazioni avanzate di un codice a barre

Questa pagina si riferisce a Labeljoy 5, che non è l’ultima versione!

Passa a Labeljoy 6 per avere l’ultima versione del programma e usufruire di tutte le sue nuove funzionalità, oppure vai alla guida in linea di Labeljoy 6 se stai già usando questa versione.

Impostazioni avanzate di un codice a barre

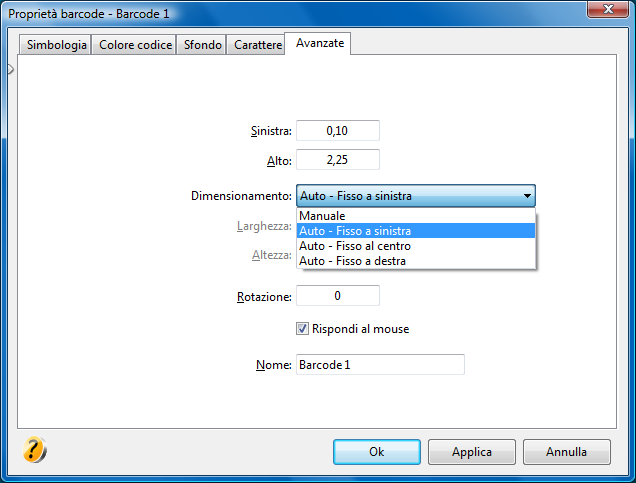

La scheda Avanzate di un elemento Codice a barre contiene i controlli che permettono di definire le coordinate, le dimensioni, la rotazione e il nome. Vedere l'argomento posizionare gli elementi per maggiori informazioni. Si differenzia dagli altri elementi grafici in quanto contiene la casella Dimensionamento che permette di definire il dimensionamento automatico utile per i barcode connessi a sorgente dati.

Quando il Dimensionamento è impostato a Normale l'elemento codice a barre può essere liberamente ridimensionato, attraverso l'uso del mouse o modificando manualmente i valori nelle caselle Larghezza e Altezza.

Nota:
Le dimensioni visualizzate potranno essere in centimetri o pollici a seconda dell'impostazione corrente dell'unità di misura, impostabile nella scheda Interfaccia della finestra di Opzioni.
Le frazioni di pollice possono essere inserite tramite l'ausilio di un menu contestuale, come dettagliato nel paragrafo gestire le frazioni di pollice.

Quando il Dimensionamento è impostato ad uno delle tre possibili impostazioni Auto (Fisso a sinistra, Fisso al centro, Fisso a destra) la dimensione del codice a barre verrà calcolata automaticamente utilizzando le specifiche della simbologia selezionata. In questo modo si potrà avere la certezza che il simbolo generato sia correttamente leggibile.

In questo caso, il ridimensionamento manuale sarà disabilitato: le caselle Larghezza e Altezza saranno disabilitate e si potrà utilizzare il mouse solo per riposizionare l'elemento ma non per ridimensionarlo.

Questa funzionalità è utile a due scopi:

  1. Il simbolo codifica dati statici è si desidera essere sicuri che le sue dimensioni siano correttamente impostate per assicurare la corretta leggibilità del simbolo.
  2. Il simbolo è connesso ad una sorgente dati che contiene informazioni a lunghezza variabile, e si desidera che le dimensioni si adattino ai dati codificati in modo che la leggibilità sia assicurata.

In quest'ultimo scenario, le dimensioni del codice a barre sono diverse ad ogni posizione (o etichetta) e la selezione del tipo di punto fisso determinerà quale lato dell'elemento verrà mantenuto fisso e quale invece si adatterà:

  • Fisso a sinistra: Il lato sinistro dell'elemento è fisso mentre il lato destro si modifica in base al contenuto.
  • Fisso al centro: entrambi i lati sinistro e destro si modificano proporzionalmente per mantenere il centro orizzontale dell'elemento.
  • Fisso a destra: Il lato destro dell'elemento è fisso mentre il lato sinistro si modifica in base al contenuto.

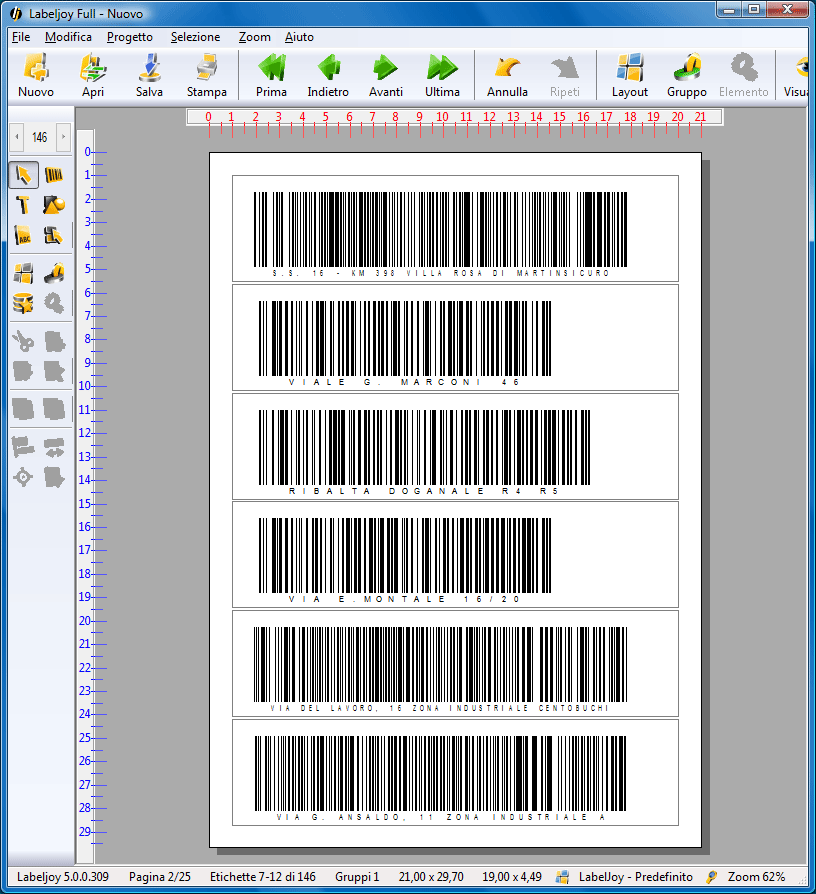

Nell'immagine seguente un esempio di elemento codice a barre (Code 128) con dimensionamento automatico e fisso a sinistra, connesso ad una sorgente dati contenente informazioni di indirizzo: anche se l'elemento è lo stesso, le sue dimensioni si modificano in base alle informazioni che devono essere codificate.
