Paramètres avancés de code-barres

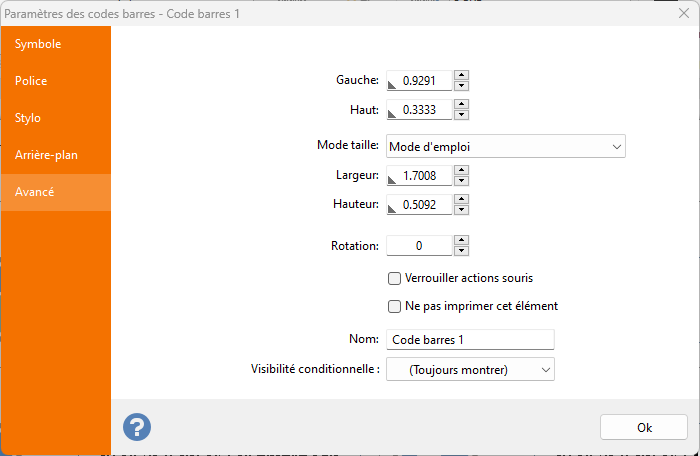

L'onglet Avancé d'un élément de code à barres contient les commandes qui vous permettent de saisir les coordonnées, la taille, la rotation et le nom. Voir les coordonnées des éléments de sujet pour plus d'informations. Il diffère des autres éléments car il contient une zone de liste déroulante Mode taille qui vous permet de définir un dimensionnement automatique pour les éléments de code-barres connectés aux données.

Lorsque le mode Taille est défini sur Mode d’emploi, l'élément de code-barres peut être redimensionné librement, à l'aide de la souris ou en modifiant manuellement les valeurs dans les zones de texte Largeur et Hauteur.

Remarque :
Les tailles indiquées ici seront en pouces ou en centimètres selon le paramètre Unité de mesure défini dans l'onglet Apparence de la boîte de dialogue Option.
Les fractions en pouces peuvent être saisies via un menu contextuel, comme expliqué dans la rubrique gérer les fractions en pouces.

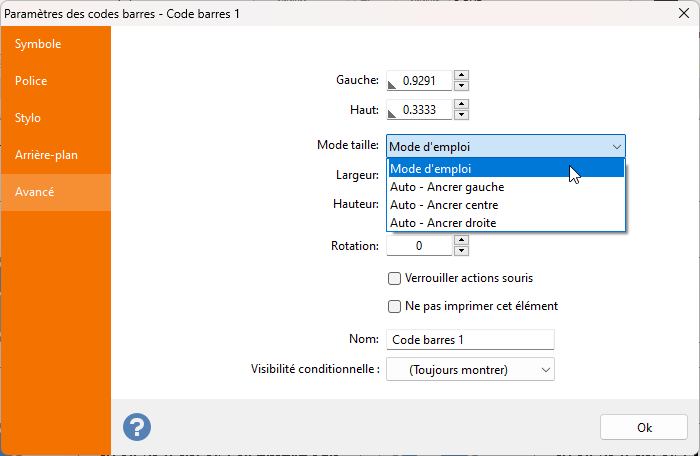

Lorsque le mode Taille est défini sur l'une des trois valeurs d'ancrage possibles (ancrer gauche, ancrer centre et ancrer droit), la taille de l'élément de code-barres sera automatiquement calculée en utilisant la spécification de code-barres de la symbologie sélectionnée. De cette façon, vous pouvez être sûr que le symbole généré préservera sa lisibilité.

Dans ce cas, tout redimensionnement manuel est désactivé : les zones de texte Largeur et Hauteur sont désactivées et vous ne pourrez utiliser la souris que pour repositionner l'élément mais pas pour le redimensionner.

Cette fonctionnalité est destinée à deux fins :

Le symbole code des données statiques et vous voulez vous assurer que leur taille est correctement configurée pour garantir une lisibilité correcte.
2. Le symbole est connecté à une source de données qui contient des données de longueur variable et vous souhaitez que la taille du symbole diminue ou se développe en fonction des données codées, afin que la lisibilité soit préservée.

Dans ce dernier scénario, la taille du code-barres change à chaque emplacement, la sélection du point d'ancrage déterminera le côté de l'élément qui restera Ancré et celui qui variera :

Ancre gauche : le côté gauche de l'élément est fixe et le côté droit est modifié en fonction du contenu.
Ancre centre : les côtés gauche et droit sont modifiés pour conserver le point central horizontal de l'élément.
Ancre droite : le côté droit de l'élément est fixe et le côté gauche est modifié en fonction du contenu.

Voici un exemple d'un élément de code-barres (Code 128) avec le mode de taille automatique (Ancre à gauche) et connecté à une source de données contenant des données d'adresse : Même s'il s'agit du même élément de code-barres, sa taille varie en fonction des données dont il a besoin pour encoder.
