Configuración avanzada de códigos de barras

configuración avanzada de códigos de barras

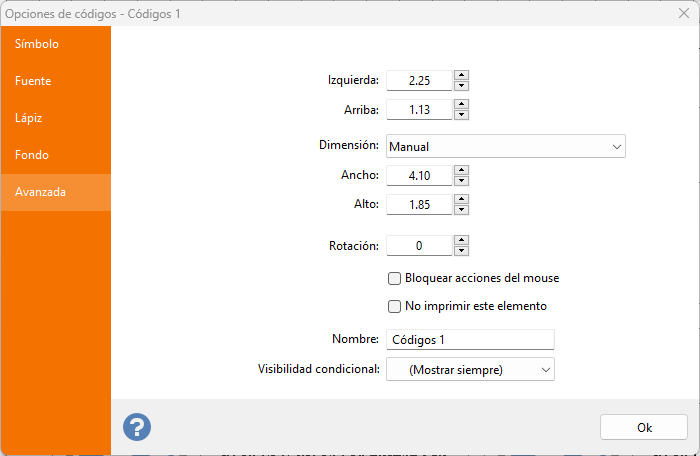

La pestaña Avanzado de un elemento de código de barras contiene controles que permiten ingresar coordenadas, tamaño, rotación y nombre. Vea el apartado coordenadas de elementos para más información. Este es diferente al resto de los elementos ya que contiene una caja desplegable de Modo de tamaño que permite definir tamaño automático para los elementos de código de barras conectados.

Cuando el Modo de tamaño se establece a Manual  el elemento de código de barras puede ser alterado libremente, mediante el uso del mouse o cambiando manualmente los valores de Ancho Alto.

Nota:
Los tamaños mostrados aquí serán en pulgadas o centímetros de acuerdo con la Unidad de medida definida en la pestaña General de la caja de dialogo Opción.
Pueden ingresarse fracciones de pulgadas mediante un menú emergente, como se explica en el apartado administrar fracciones de pulgadas.

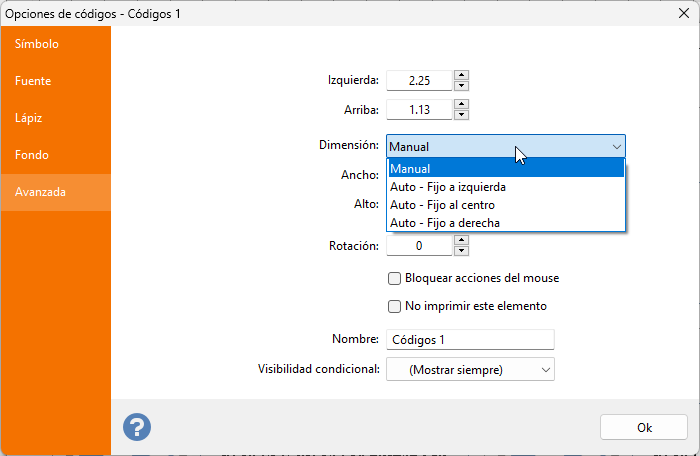

Cuando el Modo de tamaño se establece a uno de los tres valores de Ancla posibles (Ancla izquierda, Ancla centro y Ancla derecha), el tamaño del elemento de código de barras será automáticamente calculado utilizando la especificación de código de barra de la simbología seleccionada.

De esta forma puede asegurar que la simbología generada preserva su legibilidad.

En este caso, todo cambio de tamaño manual es desactivado: las cajas de texto Ancho Alto son desactivadas y usted sólo puede usar el mouse para cambiar la posición del elemento, pero no su tamaño.

Esta funcionalidad posee dos propósitos:

  1. El símbolo es codificado utilizando datos estáticos y usted desea asegurarse de que el tamaño se ajusta en forma apropiada para una legibilidad correcta.
  2. El símbolo se encuentra conectado a una fuente de datos que contiene datos de longitud variable, y usted desea que el tamaño del símbolo se ajuste o expanda de acuerdo con la información codificada, para que la legibilidad sea preservada.

En este escenario el tamaño del código de barras cambia en cada ubicación, el punto seleccionado de Ancla determina de qué lado el elemento será mantenido, Anclado y el mismo será:

  • Ancla izquierda: El lado izquierdo del elemento se encuentra fijo y el lado derecho cambia de acuerdo con los contenidos.
  • Ancla centro: tanto el lado izquierdo como el derecho son cambiados para preservar el punto central del elemento.
  • Ancla derecha: El lado derecho del elemento es fijo y el lado izquierdo cambia de acuerdo con los contenidos.

Aquí ofrecemos un ejemplo de elemento de código de barras (Code 128) con modo de tamaño automático (Ancla izquierda) y conectado a una fuente de datos que contiene información de dirección: Aun cuando es el mismo elemento de código de barras, cambia su tamaño de acuerdo con la información que necesita codificar.
