Erweiterte Barcode-Einstellungen

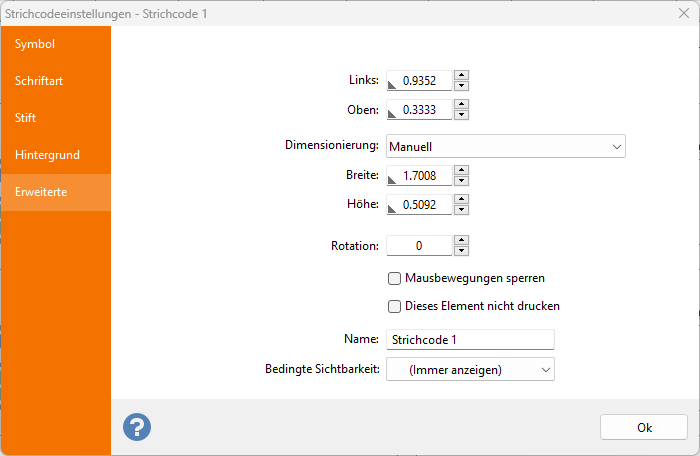

Die Registerkarte Erweitert eines Barcode-Elements enthält Steuerelemente, mit denen Sie Koordinaten, Größe, Drehung und Name .eingeben können. Weitere Informationen finden Sie im Thema ElementkoordinatenEs unterscheidet sich von anderen Elementen, da es ein Kombinationsfeld Größenmodus enthält, mit dem Sie die automatische Größenanpassung für mit Daten verbundene Barcodeelemente definieren können.

Wenn der Größenmodus auf Manuell eingestellt ist, kann das Barcode-Element durch die Verwendung der Mausoder durch manuelle Änderung der Werte in den Feldern Breite und Höhe frei skaliert werden

Hinweis:
Die hier angezeigten Größen werden in Zoll oder Zentimetern gemäß der Maßeinheitseinstellung angezeigt, die auf der Registerkarte „Allgemein” des Dialogfelds Optionen definiert ist.
Zoll-Bruchteile können über ein Popup-Menü eingegeben werden, unter dem Thema Zoll-Bruchteileerläutert wird.

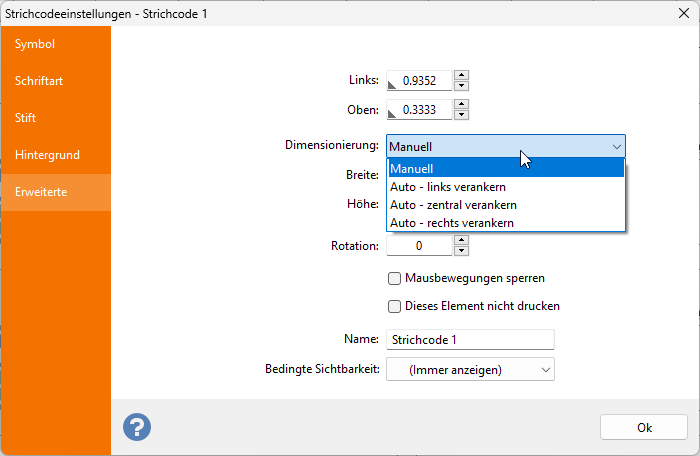

Wenn der Größenmodus auf einen der drei möglichen Ankerwerte (Anker links, Anker Mitte und Anker rechts) eingestellt ist, wird die Größe des Barcodeelements automatisch anhand der Barcode-Spezifikation der ausgewählten Symbologie berechnet. Auf diese Weise können Sie sicher sein, dass das generierte Symbol seine Lesbarkeit behält.

In diesem Fall ist die manuelle Größenanpassung deaktiviert: Die Textfelder Breite und Höhe sind deaktiviert und Sie können die Maus nur verwenden, um das Element neu zu positionieren, aber nicht um es zu skalieren.

Diese Funktion ist für zwei Zwecke vorgesehen:

  1. Das Symbol kodiert statische Daten und Sie möchten sicherstellen, dass die Größe richtig eingestellt ist, um eine korrekte Lesbarkeit zu gewährleisten.
  2. Das Symbol ist mit einer Datenquelle verbunden, die Daten variabler Länge enthalten. Sie möchten, dass die Größe des Symbols entsprechend den kodierten Daten verkleinert oder vergrößert wird, damit die Lesbarkeit erhalten bleibt.

In diesem letzten Szenario ändert sich die Größe des Barcodes an jeder Stelle; Die Auswahl des Ankerpunkts bestimmt, welche Seite des Elements verankert bleibt und welche variieren wird:

  • Anker links: Die linke Seite des Elements ist fixiert und die rechte Seite wird entsprechend dem Inhalt geändert.
  • Ankermitte: Sowohl die linke als auch die rechte Seite werden geändert, um den horizontalen Mittelpunkt des Elements beizubehalten.
  • Anker rechts: Die rechte Seite des Elements ist fixiert und die linke Seite wird entsprechend dem Inhalt geändert.

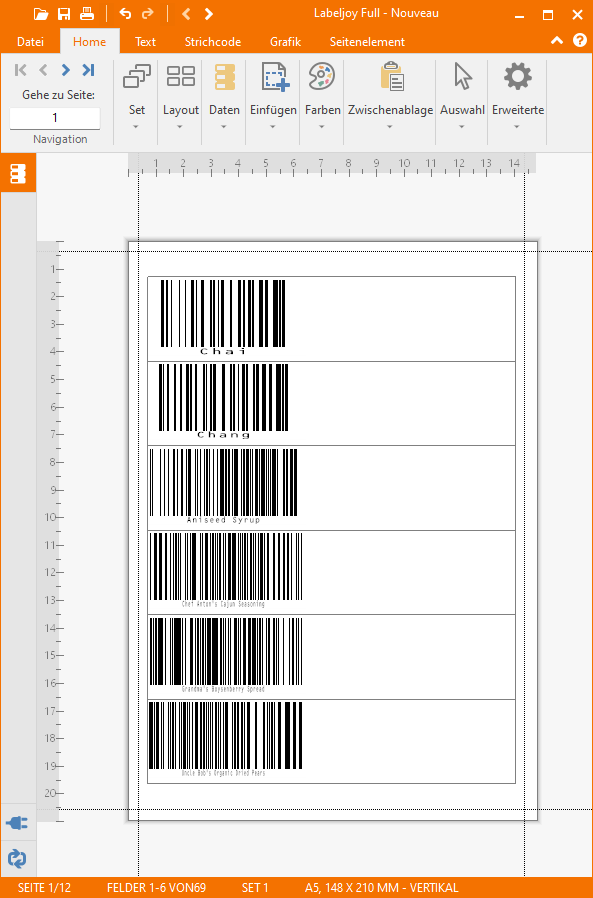

Hier sehen Sie ein Beispiel f�r ein Barcode-Element (Code-128), mit automatischem Größenmodus (Anker links), das mit einer Datenquelle mit Adressdaten verbunden ist: Obwohl es sich um dasselbe Barcodeelement handelt, hängt seine Größe von den Daten ab, die es kodieren muss.
